Проектирование склада из сэндвич‑панелей: ангар 11×37 м

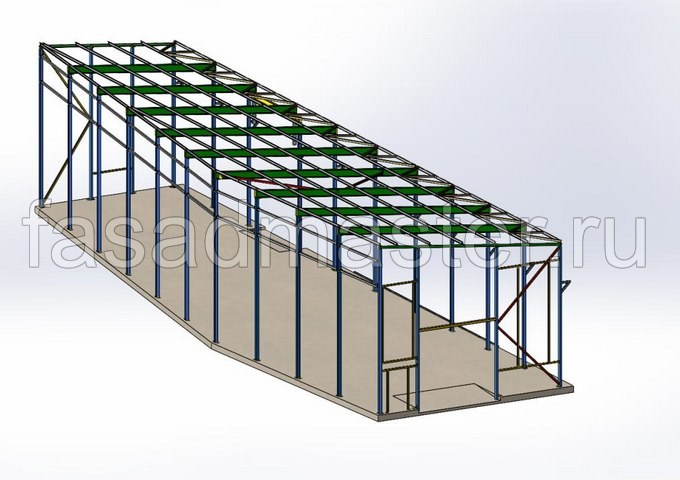

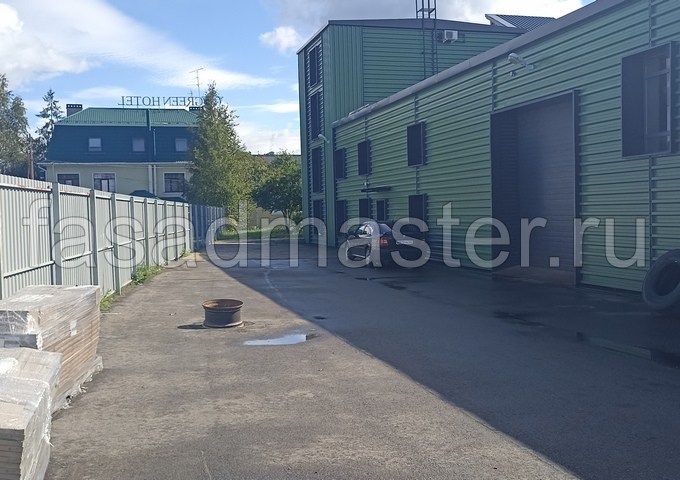

Завершён проект однопролётного складского ангара с габаритами 11×37 метров. Ключевая задача — обеспечить надёжное примыкание по длинной стороне к существующему кирпичному зданию без передачи критических нагрузок на старую кладку, для этого ближайший к зданию ряд колонн был смещён от смежной стены.

Фундамент запроектирован в виде монолитной плиты толщиной 200 мм с двойным армированием. Верхний слой — обеспыленный, что соответствует требованиям к чистым и полупромышленным складам. Стены и кровля выполнены из сэндвич‑панелей; схема — однопролётная, без внутренних опор.

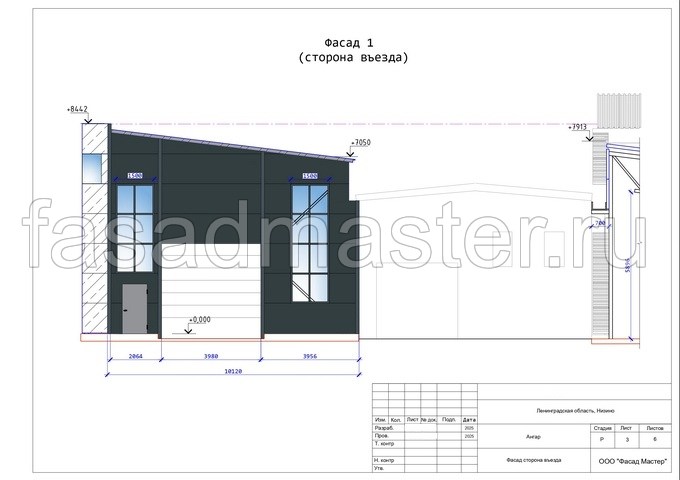

При расчётах учтена снеговая нагрузка по 3‑му снеговому району. Нагрузки от кранового оборудования в расчёт не принимались. В составе оснащения — подъёмно‑секционные ворота с ручным цепным приводом, техническая дверь, металлопластиковые окна.

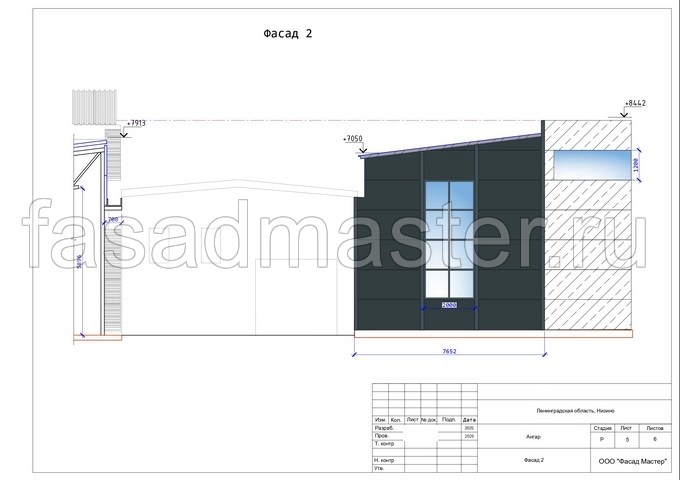

Итоговый комплект: 3D‑модель и конструкторская документация (КМ, АР, КМД и КМЖ). Проект готов к передаче на изготовление и монтаж.
